Посмотрим на По-2!!!
Музей ВВС монино.Зал ВОВ ч.2: По-2(У-2)
Музей ВВС монино.Зал ВОВ ч.1: Р-5

Как всегда использую информацию с сайтов
http://www.airwar.ru
http://ru.wikipedia.org/wiki
и других источников найденных мною в инете и литературе.
Плюс нашел вот очень интересные статьи о создании в самаре По-2.
Сказ о том как мужики из авиационно-технического клуба «Горыныч», который в АэроСамаре, самолет-биплан По-2 строили
Сказ о том как мужики продолжают строить самолет-биплан По-2
Легенда авиации — самолет-биплан ПО-2, Поликарпов снова в воздухе!

Выяснилось,также,что на Северке также стоит летающий По-2 в ангарах.Надеюсь добраться и до него!!!

Начиная с 1919 г., основным учебным самолетом являлся У-1, созданный на базе английского разведчика Авро-504, первый полет которого состоялся еще в 1913 году.Поэтому в 1922 г. встал вопрос о необходимости разработки более современной учебной машины.
Николай Николаевич Поликарпов непосредственно занялся разработкой учебных самолетов в 1923 г.
Поликарпов в 1925 г. спроектировал 2У-Б3 - второй учебный с мотором БМВ-3 жидкостного охлаждения мощностью 185 л. с. Предусматривалась возможность установки двигателя БМВ-IV в 240 л. с., тогда самолет мог рассматриваться как переходный.2У-Б3 отличался хорошими аэродинамическими формами, продуманной конструкцией. Его постройка была завершена в феврале 1926 г., а с марта начались испытания.
Однако появившиеся новые требования к машинам первоначального обучения заставили трактовать самолет как переходный, в связи с чем его переименовали в П-1. Испытания подтвердили хорошие летные характеристики П-1 (2У-Б3), в отчете о летных испытаниях, в частности, отмечалось, что выполнение штопора вялое, напоминает крутую спираль. Была заказана серия этих машин, но постройка не состоялась из-за очередного изменения требований к переходным самолетам: на переходном самолете должно быть установлено вооружение, чтобы он мог пользоваться одновременно и в качестве учебно-боевой машины, и легкого корпусного разведчика. Так появился вооруженный вариант П-1 с мотором БМВ-IV, а затем П-2 с двигателем М-6.
К середине 1925 г. было решено строить самолет первоначального обучения с двигателем мощностью около 100 л. с.
К середине 1926 г. конструкторским коллективам, возглавляемым А.Д.Швецовым (завод 4) и Н.Р.Брилингом (НАМИ), удалось построить моторы М-11 и М-12 и начать их испытания. Первоначально чаша весов склонялась в сторону М-12, в связи с чем 3 июля 1926 г. Авиатрест официально приказал приступить к проектированию учебного самолета У-2 под этот двигатель.Оговаривалось, что максимальная скорость полета не должна превосходить 120 км/ч, а посадочная - 60 км/ч, самолет должен быть только бипланной схемы и строиться из имеющихся в СССР материалов.

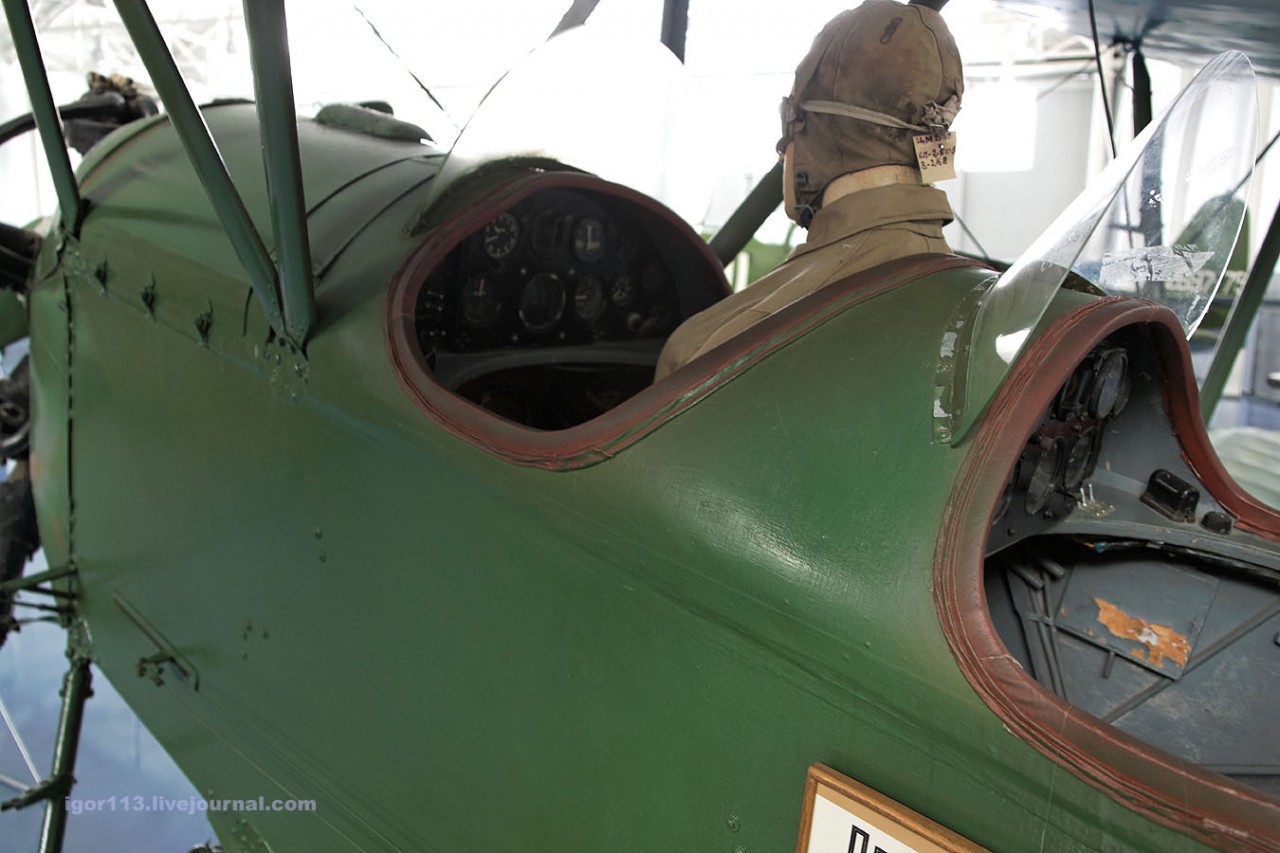

Поликарпов при разработке проекта постарался сиденья ученика и инструктора расположить ближе к центру тяжести (в отличие от самолета 2У-Б3). Особое внимание уделялось простоте пилотирования самолета. Для снижения себестоимости эксплуатации и производства верхние и нижние крылья имели одинаковую конструкцию, обеспечивающую взаимозаменяемость. Формы крыла и оперения в плане были сделаны прямоугольными (рублеными) для упрощения производства, что отличало первый экземпляр от всех последующих опытных и серийных вариантов У-2. Это, разумеется, ухудшало аэродинамику, но ввиду невысоких (даже по тем временам) требований к максимальной скорости считалось приемлемым.
Музей ВВС монино.Зал ВОВ ч.2: По-2(У-2)

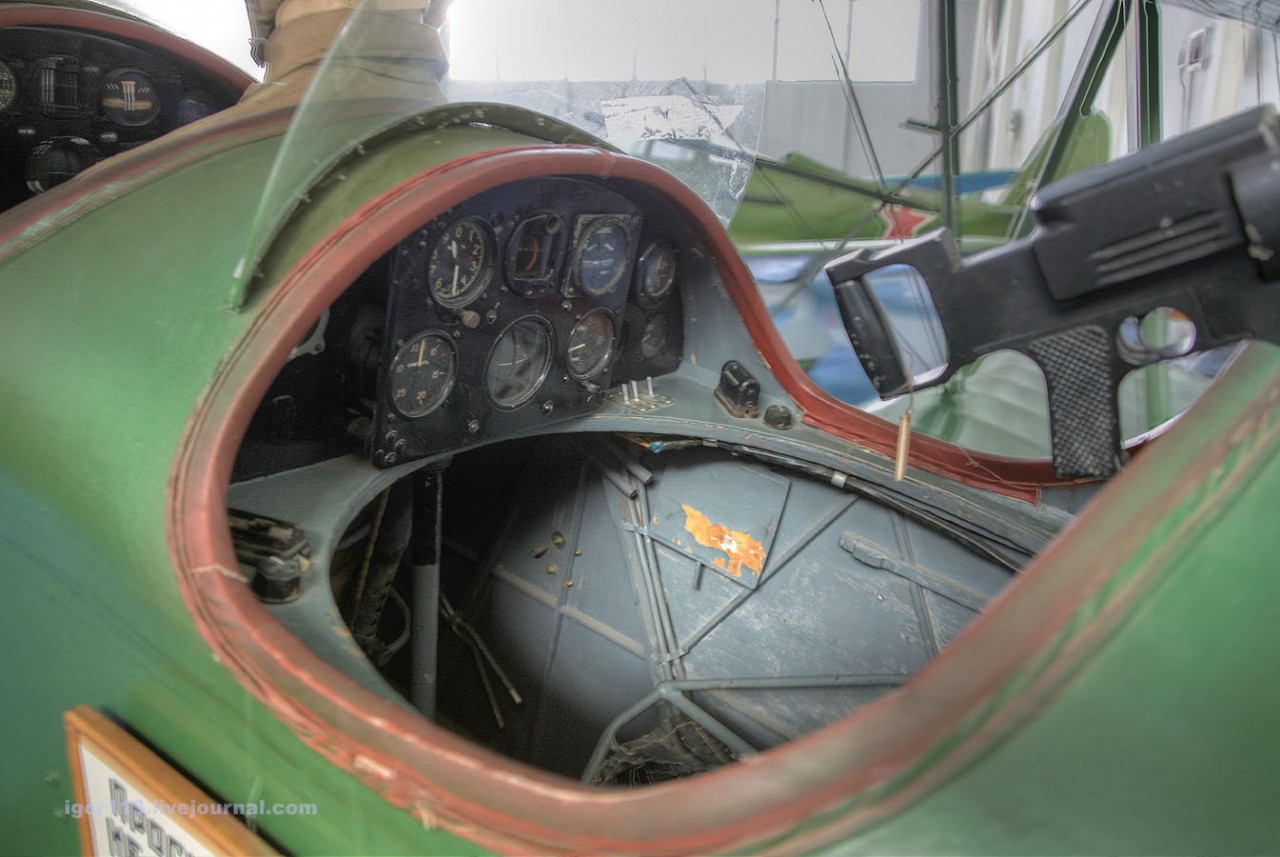

В самолете введены впервые существенные в эксплуатационном отношении усовершенствования, как то: передвижное ножное управление, передвижные сиденья, выключаемое ножное и ручное управления, взаимозаменяемые элероны, рули высоты и пр.

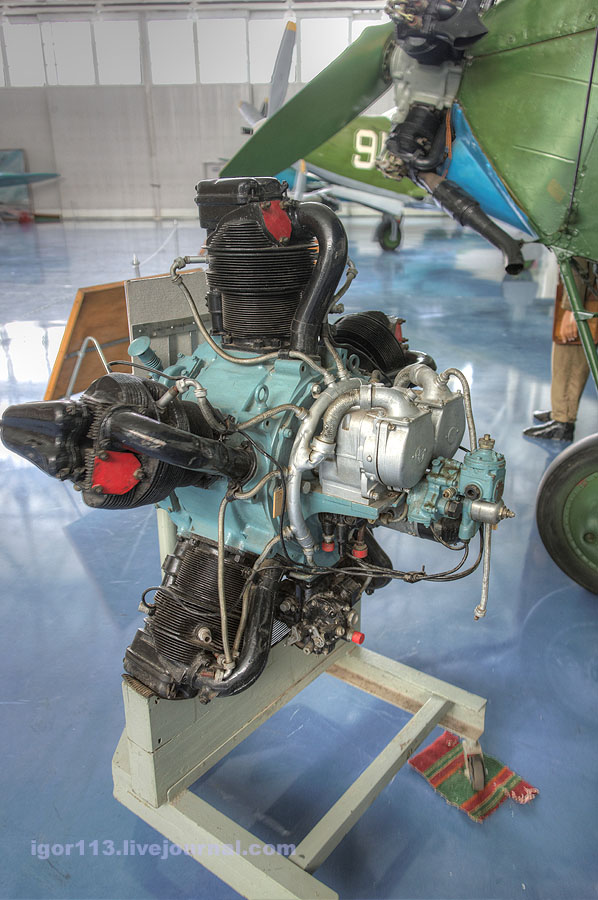

Выхлопные патрубки цилиндров мотора были объединены в общий кольцеобразный коллектор. Воздухозаборник карбюратора располагался снизу капота. Тросовое управление имело по большей части внутреннюю проводку, что также отличало этот вариант от последующих.
Музей ВВС монино.Зал ВОВ ч.2: По-2(У-2)
6 октября 1926 г. эскизный проект был рассмотрен на заседании Технического совета Авиатреста. Было предписано перенести бензобаки из фюзеляжа на верхнее крыло и вынести их из-под центроплана. Поликарпов возражал против этого пункта, считая, что такое размещение бензобаков ухудшит аэродинамику крыла, но сделать ничего не мог.
Макет У-2 построили к 5 февраля 1927 г., и сразу начали строить и первый экземпляр машины. Однако полной ясности с мотором еще не было.
1927 г. Авиатрест дал указание установить на первом опытном экземпляре М-11 конструкции А.Д.Швецова, который к тому времени все же прошел стендовые испытания, но не прошел государственных. 23 июня 1927 г. самолет был выведен на аэродром.
Музей ВВС монино.Зал ВОВ ч.2: По-2(У-2)
Испытания начались с 24 июня 1927 г. Очень скоро выяснилось, что на М-11 в полете перегревается масло, часто случаются отказы. Авиатрест дал срочное указание установить на У-2 двигатель М-12, но М-12 довести до надлежащей степени надежности так и не смогли. На втором экземпляре Н.Н.Поликарпов существенно улучшил аэродинамику, поставив эллиптические законцовки крыла и оперения. Толстый профиль крыла Прандтль-Р65 был заменен другим, более тонким, профилем 2, разработанным аэродинамиками КБ Н.Н.Поликарпова, поскольку в ЦАГИ подходящего профиля не нашлось. Для улучшения пилотажныххарактеристик поставили увеличенный руль направления. Машину несколько облегчили до разумных пределов. Некоторые данные говорят о том, что второй экземпляр, полностью отражавший взгляды Поликарпова на подобный самолет, проектировался одновременно с первым, но его по разным причинам в производство решили не передавать до завершения испытаний первого экземпляра. Впрочем, проекты были очень близки: тот же шаг нервюр, шпангоутов, одинаковая конструкция всех основных элементов. Эскизный проект второго экземпляра был утвержден 28 февраля 1928г., после начала испытаний.
Музей ВВС монино.Зал ВОВ ч.2: По-2(У-2)
Испытания, которые проводил летчик Громов с января 1928 г., показали великолепные летные качества У-2. ..Все фигуры за исключением штопора самолет делает нормально, что же касается штопора, то ввод самолета в таковой труден, выход же из штопора очень легкий, - отмечалось в кратком отчете о первом этапе летных испытаний.

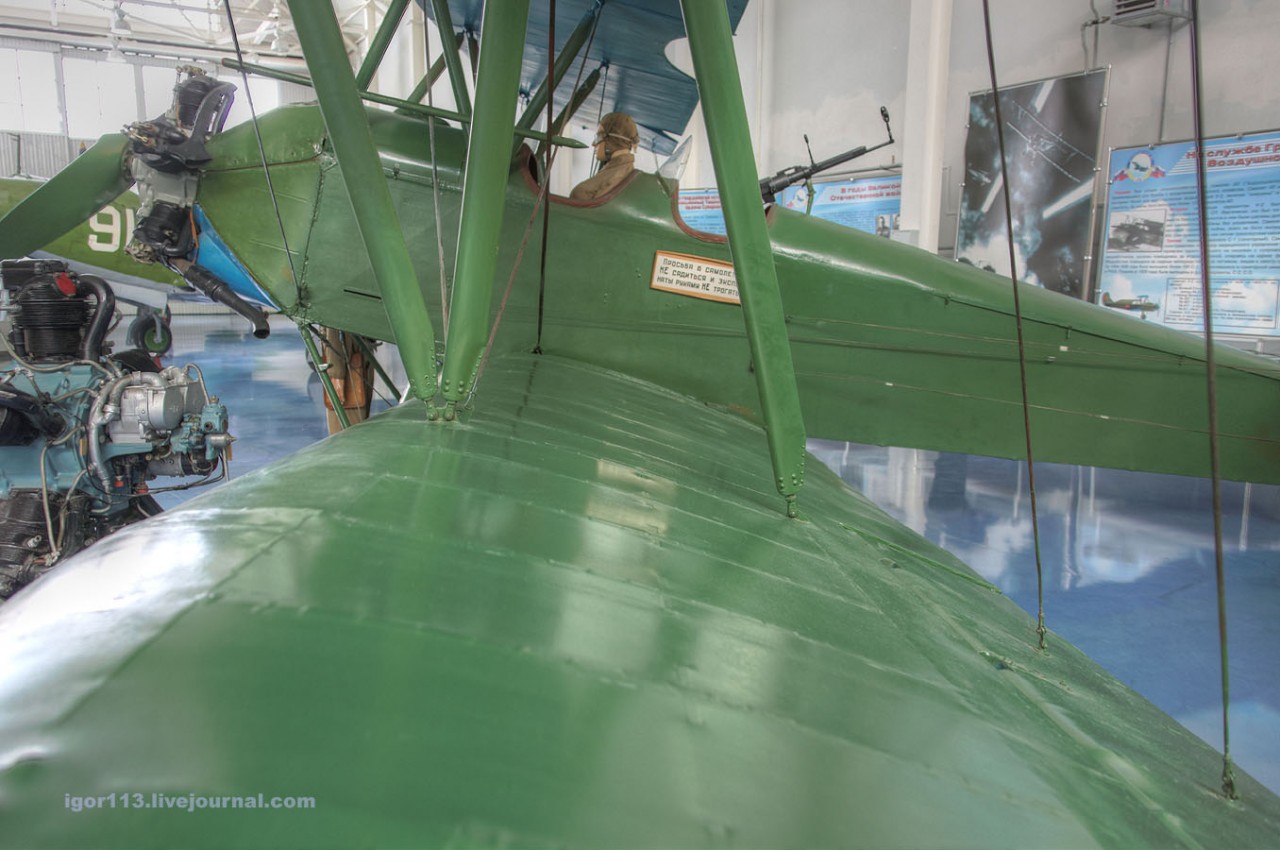

Конструкция самолета У-2 была деревянная из сосны и фанеры, с полотняной обшивкой, узлы - из мягкой стали, стойки коробки крыльев первоначально - дуралюминовые каплевидные трубы, вскоре замененные стальными круглыми трубами с примотанными к ним лентой на клее деревянными обтекателями (для удешевления). Фюзеляж - с фанерной передней частью и расчалочной хвостовой, верхняя грань задней части закрывалась съемным выпуклым гарготом из 1-мм фанеры для удобства осмотра. Моторная рама первоначально была в виде кольца, штампованного из 4-мм дуралюмина. С 1931 г. она была заменена цельносварной из стальных труб по образцу моторамы самолета Ш-2, строившегося в 1930 г. на этом же заводе.
Музей ВВС монино.Зал ВОВ ч.2: По-2(У-2)

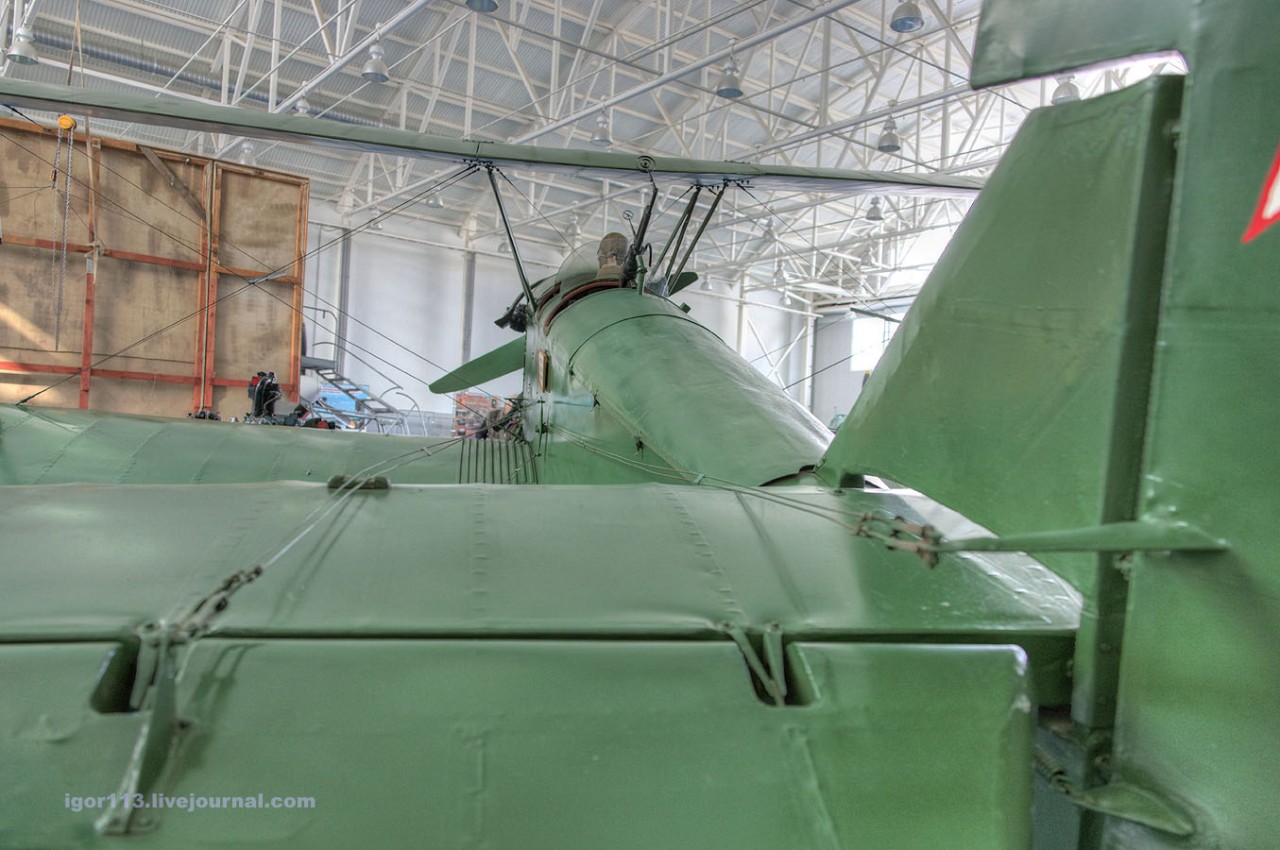

Крылья - нормальные двухлонжеронные, профиль их - ЦАГИ-541 относительной толщины 8,1%, с нижней кромкой. Лонжероны - коробчатые, нервюры - с фанерной стенкой и рейками-полками без пазов, прикрепленными к фанере одним боком на клее и гвоздях. Клей - только казеиновый. Стабилизатор - двухлонжеронный, угол его установки мог меняться на земле путем перестановки заднего вильчатого болта на гребенке лонжерона киля. Подкосы стабилизатора - стальные каплевиднык трубы с регулировкой длины. Все обода крыльев и оперения дуралюминовые.

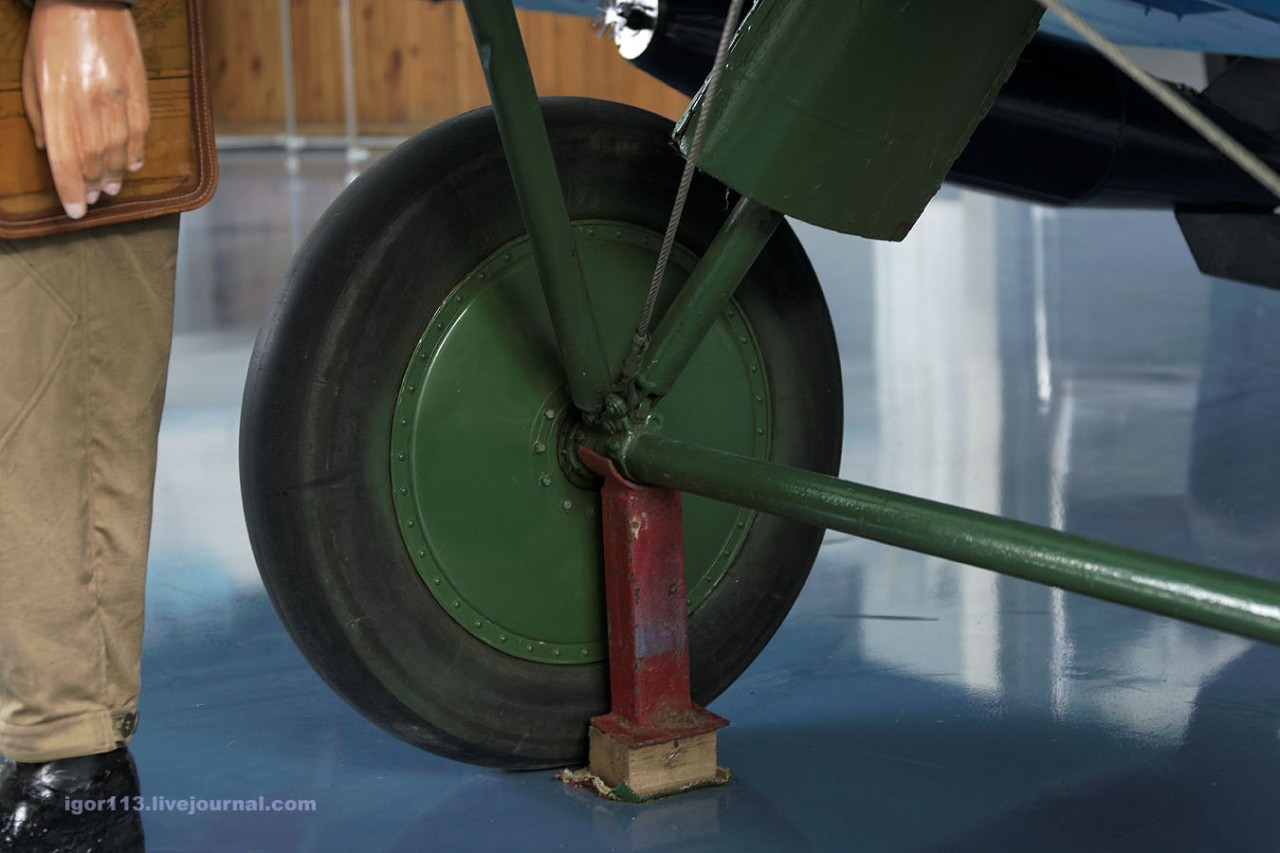

Шасси состояло из передних и задних подкосов, пары ленточных расчалок и оси. Задние подкосы - амортизационные из телескопических труб с траверсами, на которые наматывался резиновый 13-мм шнур (по 16 м на каждый подкос). Колеса - спицевые 700х120 мм. Костыль - ясеневый, ориентирующийся и управляемый вместе с рулем направления через витые пружины. Лыжи главные - 2,200х334х264 мм, хвостовая - 500х204 мм. Проводка управления - тросовая, а на прямых участках - проволочная.
Музей ВВС монино.Зал ВОВ ч.2: По-2(У-2)

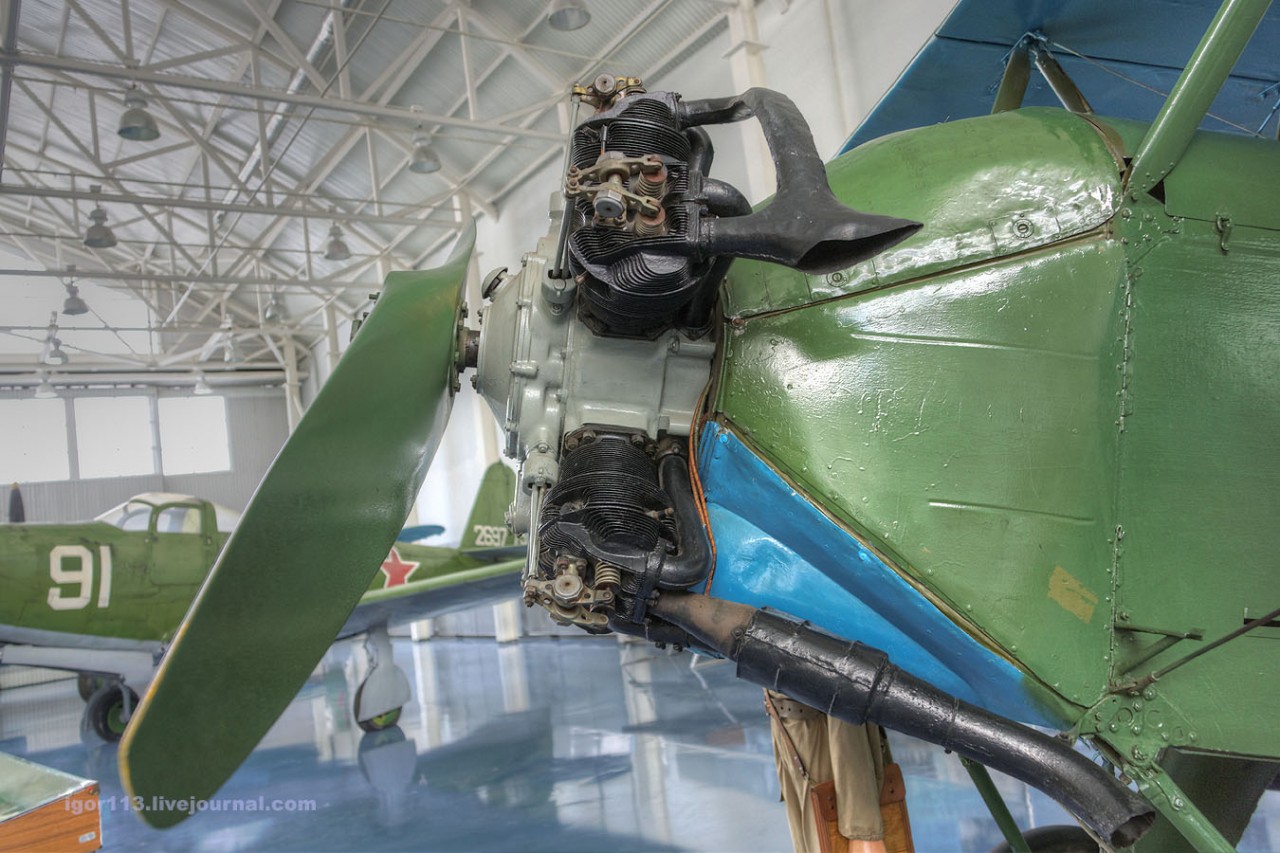

Капот двигателя, первоначально закрывающий весь картер, был в серии изменен. Весь двигатель от задней стенки картера был оставлен открытым, а капот свелся к четырем отдельным стенкам, закрепленным на петлях-гребенках по задней кромке, и стягивался тросом с пружиной и замком по передней кромке вокруг моторамы. Капот мог раскрываться и закрываться почти мгновенно, что очень облегчало обслуживание силовой установки. Зимой картер иногда закрывался упрощенным капотом. Ряд местных изменений был внесен по опыту эксплуатации (весьма большому).
Музей ВВС монино.Зал ВОВ ч.2: По-2(У-2)
Летные качества У-2 в зависимости от того, для каких целей применялся самолет и какие изменения вносились в его оборудование, колебались. Но во всех случаях самолет оставался надежным, легким и послушным в управлении. У-2 мог совершать взлет и посадку на самых малых аэродромах и даже на неподготовленных площадках. Вес пустого самолета в учебном варианте - 635-656 кг, в других - до 750 кг; взлетный - от 890 до 1100 кг, с бомбами - до 1400 кг. Скорость максимальная - от 130 до 150 км/час, крейсерская - 100-120 км/час, посадочная - 60-70 км/час, потолок - 3800 м, разбег и пробег-100-150м.
Музей ВВС монино.Зал ВОВ ч.2: По-2(У-2)
Модификации :
У-2A
одноместный сельскохозяйственный самолет-опылитель, строившийся в подвариантах У-2АП и У-2АО с 1930г., с бункером для химикатов вместимостью 250 кг в задней части фюзеляжа. После 1944г. строился как По-2А с двигателем М-11К мощностью 115 л.с. Построено 9000 экземпляров.
У-2Г
экспериментальный самолет со всеми системами управления, присоединенными к штурвальной колонке.
У-2КЛ
два специальных самолета с цельноштампованным фонарем задней кабины. Появился в 1932г.
У-2ЛШ
("Кукурузник") - легкий штурмовик; большое количество предвоенных самолетов было переделано в этот стандарт; вооружен одним пулеметом ШКАС калибра 7,62 мм на кольцевом лафете над задней кабиной, имел крепления для 120 кг бомб плюс пусковые рельсовые направляющие для четырех реактивных снарядов РС-82. Альтернативное обозначение - У-2ВОМ-1.
У-2ЛНБ
легкий ночной бомбардировщик производился начиная с 1941г. Бомбовая нагрузка увеличилась до 200 кг, появились прожектора и глушитель на выхлопной трубе.
Музей ВВС монино.Зал ВОВ ч.2: По-2(У-2)
У-2ЛПЛ
исследовательская разработка 1935 г. с лежащим пилотом.
У-2M
альтернативное обозначение - МУ-2, прошел испытания в 1931г. Первый из вариантов поплавковых гидросамолетов с большим центральным поплавком и двумя стабилизирующими, расположенными на концах крыла.
У-2НАК
самолет-корректировщик артиллерийского огня и разведчик.
У-2С
незначительные серии производились с 1934 г., задняя кабина заменена на закрытый отсек для санитара и носилок; позднее были установлены иллюминаторы. Другие варианты У-2С-1 и У-2СС.
У-2СП
установлена третья открытая кабина, а положение остальных изменено. В 1934-39гг. построен 861 экземпляр, во время войны применялись для связи.
У-2СПЛ
модель - лимузин с задней кабиной для двух пассажиров вместо заднего кокпита.
У-2УТ
производился в ограниченных количествах с 1941 г. в основном для летной подготовки и имел двигатель M-11Д мощностью 115 л.с.

У-2ВС
основной самолет советских ВВС, использовался старшим составом как самолет связи. Более 9000 экземпляров находилось на службе в 1945 г. под новым обозначением По-2ВС.
У-3
разработка Н. Г. Михельсона и А. И. Морщихина от 1934 г., использовавшаяся в качестве тренировочного самолета. Имела двигатель М-48 мощностью 200 л.с. Ни в чем не превосходила основную модель У-2.
У-4
вариант самолета У-2 с лучшими аэродинамическими обводами и более тонким фюзеляжем; создан Михельсоном, не производился в больших количествах.
По-2ГН
пропагандистский самолет с громкоговорителем; производился с 1944г.
По-2Л
модель - лимузин с закрытой пассажирской кабиной; дверь находилась с левой стороны.
Музей ВВС монино.Зал ВОВ ч.2: По-2(У-2)
По-2П
поплавковый гидросамолет военного времени, производился в ограниченных количествах.
По-2С
санитарный военный самолет.
По-2С-1
сходен с довоенным санитарным самолетом. Модель По-2С-2 имела двигатель M-11Д, а самолет По-2С-3 переносил под крыльями два контейнера с пациентом на носилках. Альтернативное обозначение последнего варианта - По-2СКФ.
По-2ШС
штабной самолет; новый фюзеляж с закрытой кабиной для пилота и двух или трех пассажиров.
По-2СП
послевоенный вариант для географических наблюдений и аэрофотосъемки.
РВ-23
поплавковая модификация, созданная Михельсоном для попытки установления рекорда высоты среди гидропланов в 1937 г. Оснащен звездообразным двигателем R-1820-F3 Циклон мощностью 710 л.с.
CSS-13
обозначение польских самолетов. Некоторые имели стеклянные фонари над кабинами.
CSS-S-13
польский санитарный вариант с фонарем над кабинами пилота и санитара, закрытый отсек для пациента в задней части.
E-23
исследовательская модель 1935 г. для перевернутых полетов. Различные варианты: множество экспериментальных моделей.
Музей ВВС монино.Зал ВОВ ч.2: По-2(У-2)
	                                         У-1 	У-2 	УТ-2 	УТ-1
Экипаж, чел. 	                                  2 	2 	2 	1
Год выпуска 	                                 1922 	1928 	1935 	1937
Геометрия
Длина самолета, м 	                         8.78 	8.17 	7.0 	5.75
Размах крыла, м 	                        10.85 	11.4 	10.2 	7.3
Площадь крыла, м² 	                           30 	33.15 	17.12 	9.58
Массы, кг
Взлетный вес 	                                  840 	890 	932 	598
Силовая установка
Мотор 	                                         М-2 	М-11 	М-11Г 	М-11Е
Мощность, л.с.                                  120 	100 	110 	150
Лётные данные
Скорость, км/ч 	максимальная 	                 137 	150 	205 	257
посадочная 	                                 68 	67 	90 	80
Практический потолок, м 	                4500 	3820 	3100 	7120




У-2 строился серийно до 1935 года, а эксплуатировался еще дольше. Всего было выпущено 33000 таких самолетов.

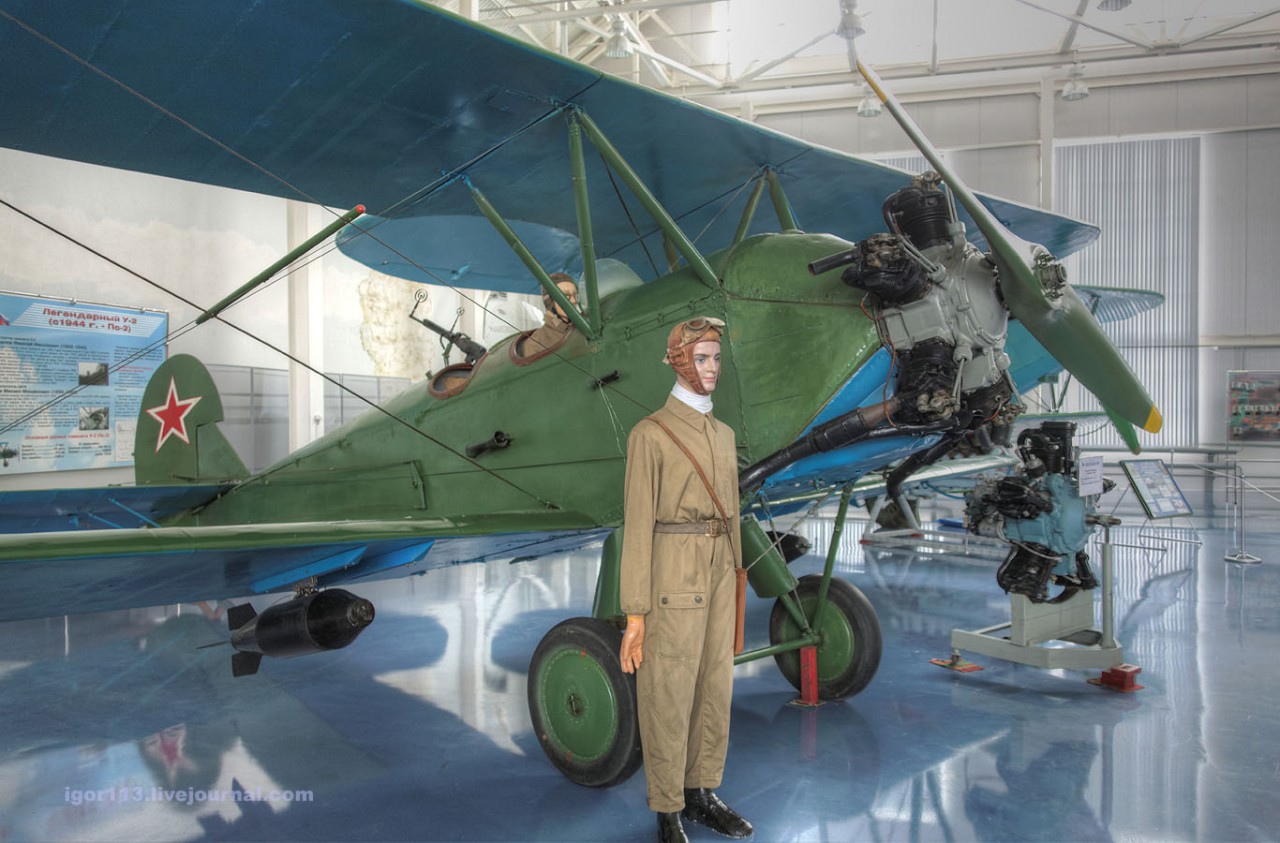

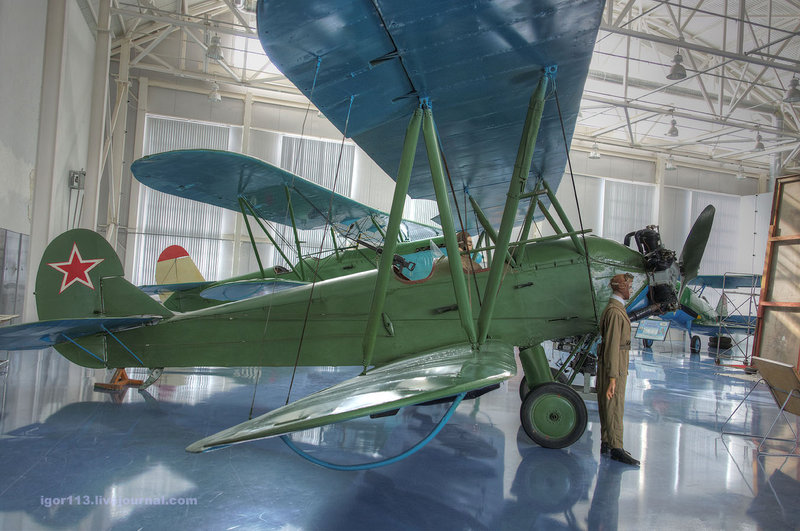

Хранящийся в музее По-2 получен 21 ноября 1958 года,выпущен он 2 августа 1945 года. Самолет находиться в хорошем состоянии и снимался в кинофильме "В небе ночные ведьмы".
Музей ВВС монино.Зал ВОВ ч.2: По-2(У-2)
