Focke-Wulf Triebflugel



В гитлеровской Германии было разработано множество различных проектв вертикально взлетающих истребителей-перехватчиков, большинство из которых имели вертикальное положение фюзеляжа при взлёте и посадке. Пожалуй, самым необычным из них является проект реактивного перехватчика Focke-Wulf Triebflugel, который был разработан в 1944 г. знаменитым авиаконструктором К. Танком совместно с Д. Клюхеманом и Х. Халиманом.

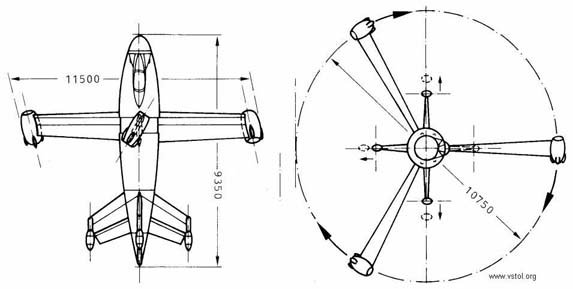

Triebflugel - переводится с немецкого как крыло-воздушный винт, что наиболее точно отображает конструкцию самолёта, который не имел крыла в привычном понимании. Для вертикального взлёта и посадки на хвост, а также для горизонтального полёта самолёт должен был использовать трёхлопастной винт-крыло диаметром 11,4 м, который приводился в движение установленными на его концах ПВРД конструкции О. Пабста тягой 839 кгс. Предполагалось, что двигатель будет работать на недефицитных видах топлива. Для раскрутки крыла должен был использоваться один небольшой ЖРД фирмы "Вальтер".


Focke-Wulf Triebflugel

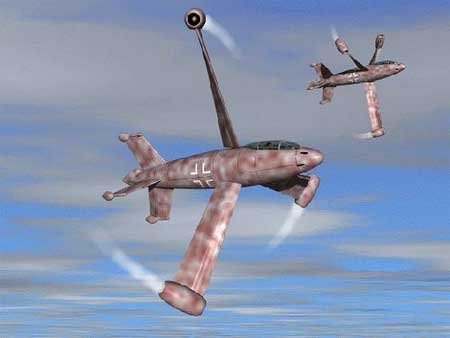

После вертикального взлёта самолёт должен перейти к горизонтальному полёту, который должен был производиться с небольшим углом кабрирования так, чтобы винт работал на режиме косой обдувки и создавал кроме горизонтальной ещё и необходимую подъёмную силу (боковую силу на винте).

Управление самолётом должно осуществляться при помощи аэродинамических рулей установленных на крестообразном хвостовом оперении. Лётчик должен был располагаться в носовой части в хорошо остеклённой кабине. Вооружение - две пушки МК-103 и две MG-151 с боекомплектом также располагались спереди. Топливный бак находился в центральной части фюзеляжа.

Focke-Wulf Triebflugel


Расчётные характеристики самолёта: взлётная масса 5175 кг; масса пустого 3200 кг; максимальная эквивалентная мощность у земли 10200 э.л.с., максимальная скороподъёмность у земли 125м/с, скорость 1000км/ч. Как видно из этих данных, в проекте истребителя была задана огромная энерговооруженность, недостижимая при использовании других двигателей - почти 2 л.с./кг, которая должна обеспечивать не только высокую скороподъёмность, но и большую скорость полёта.

Focke-Wulf Triebflugel


Вертикальное положение фюзеляжа при взлёте и посадке потребовало разработки специального шасси с одной главной и четырьмя вспомогательными опорами. Главная опора шасси размещалась в хвостовой части фюзеляжа, а выдвижные - вспомогательные опоры в обтекателях на концах крестообразного оперения. Все опоры были снабжены самоориентирующимися колёсами.

Работа над проектом самолёта ограничилась не только стадией предварительного проектирования и экспериментальных исследований, но и подробной конструкторской проработкой. Из-за свой новизны и сложности, проект так и остался нереализованным, но многие заложенные в него решения позже нашли своё применение в других проектах, как в самой Германии (FW-860, He-231), так и в других странах.

Focke-Wulf Triebflugel
