Противоракетный щит США


Коллаж Юлии ГОРЕЛОВОЙ
А КАК У НИХ?

Россия обеспокоена масштабным развертыванием работ по ПРО в США и Европе

Динамика и характер заявлений политических лидеров США, размах научных и исследовательских работ по разработке систем ПРО и их элементов, устойчивый рост бюджетных ассигнований, выделяемых на эти цели, свидетельствуют о решимости Соединенных Штатов прикрыть свою территорию противоракетным щитом.

Декларируемой целью американских работ по программе ПРО остается поэтапное развертывание в течение ближайших 10–15 лет многоэшелонной глобальной системы противоракетной обороны с многочисленными элементами различных видов базирования (наземного, воздушного, морского и космического) для защиты территории США, их союзников и значительных по размерам зон ТВД от ударов БР всех типов.

Принцип эшелонирования, заложенный в основу системы ПРО, предусматривает разработку и развертывание:

  • средств перехвата баллистических целей на конечном участке траектории;
  • средств перехвата баллистических целей на среднем участке траектории;
  • средств перехвата баллистических целей на активном участке траектории;
  • системы боевого управления и связи;
  • информационно-разведывательных средств.

В программе ПРО принимают активное участие все виды вооруженных сил США, ряд государственных организаций, ведущие фирмы военно-промышленного комплекса, а также предприятия малого бизнеса. За координацию их действий и отработку ключевых элементов перспективной системы отвечает агентство ПРО Министерства обороны. К НИОКР привлечены партнеры США по военным блокам и соглашениям, включая Израиль, Великобританию, ФРГ, Италию, Японию, Польшу, Чехию, Венгрию и др. Отличительной особенностью работ по программе ПРО является широкое внедрение инновационных технологий в создаваемые противоракетные системы.

Администрация Барака Обамы пришла к власти в условиях, когда США охватил кризис, самый жестокий со времен Великой депрессии 1930-х гг. Он охватил финансово-экономическую, социально-политическую и военные сферы. Проводившаяся Джорджем Бушем-младшим неолиберальная экономическая политика и новая гонка вооружений оставили Обаме тяжелейшее наследство. В сложившихся условиях администрация Обамы вынуждена проводить «Новый курс» так же, как спасал Франклин Рузвельт американский капитализм от разгула рыночной стихии.

Во-первых, главный упор сделан на усиление государственного вмешательства в экономику.

Во-вторых, экономическая стратегия Обамы связана с расчетами на новый технологический рынок, который должен обеспечить американское лидерство в глобальной экономике XXI века.

В-третьих, администрация Обамы объявила о намерении пересмотреть структуру государственных расходов.

Все это привело к пересмотру администрацией Барака Обамы подхода к противоракетной обороне. В Послании президента определены основные приоритеты политики в области ПРО:

  • США будут продолжать защиту своей территории от угрозы возможного ограниченного удара МБР;
  • США будут защищать свои силы от региональных ракетных угроз, также защищая союзников и партнеров и давая им возможность самостоятельной защиты;
  • перед развертыванием новые средства должны проходить испытания, позволяющие оценить их в условиях, приближенных к боевым;
  • разработка новых средств должна быть экономически обеспеченной в долгосрочной перспективе;
  • противоракетная оборона США должна быть достаточно гибкой для адаптации к изменяющимся угрозам;
  • США будут искать возможности расширения международного сотрудничества в области ПРО.

Если для республиканцев ПРО это был вопрос веры, мечты об абсолютной безопасности Америки, то демократы придерживаются более прагматичного подхода. Министр обороны США предложил существенные изменения ряда программ ПРО. Запланированные изменения программ ПРО были детализированы генеральным директором Агентства по противоракетной обороне в «Фазовом адаптивном подходе» (Phased Adaptive Approach (PAA).

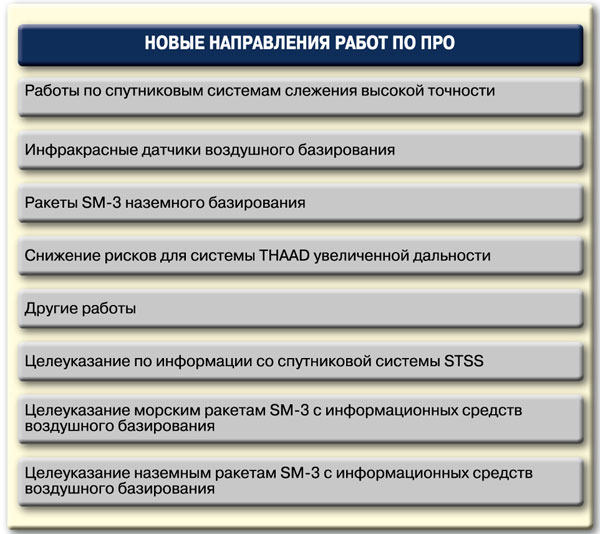

«Фазовый адаптивный подход» предполагает проведение следующих работ.

Первое. Замена системы SEWS, построенной на базе спутников DSP-1 системой SBIRS, которая диктуется принципами, закладываемыми при создании многоэшелонной ПРО как составной части интегрированной системы воздушно-космической обороны (ВКО) США и их союзников на базе средств космического, воздушного, наземного и морского базирования.

Одним из базовых принципов создания ПРО США является осуществление перехвата атакующей БР как можно ближе к месту их старта, в том числе при определенных условиях и на активном участке траектории. Решение этой задачи требует сокращения времени достоверного обнаружения пусков БР до величины не более 10–20 с, что не может быть обеспечено спутниками DSP системы SEWS. Во-вторых, это интеграция средств раннего предупреждения о ракетно-ядерном ударе в систему ПРО США с включением их в систему боевого управления и связи ВМ/С3 и придания им качества информационных средств ПРО.

Последнее подразумевает возможность непосредственной выдачи целеуказаний противоракетным стрельбовым комплексам, в том числе с точностью, достаточной для запуска противоракет. Третьим принципом является стремление к дублированию информационного поля РЛС СПРЯУ информационным полем оптических датчиков космического базирования.

Реализация перечисленных принципов потребовала создания новой системы, получившей название SBIRS – Space Based Infrared System, способной существенно повысить оперативность надежного обнаружения пусков БР всех типов и обеспечить сопровождение ступеней ракет и боеголовок, а также их распознавание со старта и до входа в атмосферу с точностью, достаточной для обеспечения эффективного функционирования противоракетных комплексов. Для решения перечисленных задач создается интегрированная двухэшелонная система с высокоорбитальным – SBIRS-high и низкоорбитальным (LEO) – SBIRS-low компонентами.

Высокоорбитальный компонент включает спутники на геосинхронных (4–5 спутников GEO) и высокоэллиптических (2 спутника НЕО) орбитах. Точность определения параметров движения БР следящими телескопами стереопары космических аппаратов SBIRS-high может составлять доли км.

Группировка низкоорбитальных спутников SBIRS-low (в новом наименовании STSS) должна содержать 20–30 спутников, распределенных равномерно на орбитах – 1600 км.

Можно предположить, что для наблюдения целей на различных участках траектории их полета оптико-электронная аппаратура следящего телескопа космического аппарата системы SBIRS-low (STSS) будет функционировать в ИК-диапазонах от 4 до 16 мкм. Точность определения параметров движения ББ следящими телескопами стереопары космических аппаратов системы SBIRS-low может составлять по координатам 10–50 м, по скорости – 6–20 м/с.

Данные со спутников будут поступать в Центр управления боем, который расположен в горе Шайен в Колорадо-Спрингс (NORAD – командный пункт воздушно-космической обороны США и Канады).

Второе. Модернизация РЛС по программе UEWR. В состав средств надгоризонтной радиолокации входят:

  • система Бимьюс (BMEWS – Ballistic missile early warnig system) – система дальнего обнаружения баллистических ракет (новое наименование EWR – Early Weining Radar) в составе трех радиолокационных постов в Туле (Гренландия), Клире (Аляска) и Файлингдейлс-Муре (Великобритания) на базе РЛС AN/FPS-123V5, 120, 126;
  • система Pave Paws – система наблюдения за пусками и полетом БРПЛ в составе поста 1 на восточном побережье Кейп-Кода (авиабаза «Отис», шт. Массачусетс) и поста 2 на западном побережье (авиабаза «Бил», шт. Калифорния) на базе РЛС AN/FPS-123V5;
  • система ПАРКС (PARCS – Perimetr Acguisition Radar Characterization System), созданная на базе РЛС с ФАР типа AN/FPQ-16, дислоцированная в районе авиабазы Гранд-Форкс (шт. Северная Дакота);
  • РЛС «Кобра Дейн» на базе РЛС AN/FPS-108, привлекаемая к работе в интересах решения задач сбора разведывательной информации в процессе наблюдения за испытательными пусками российских МБР и для обнаружения возможных атак БР со стороны Китая или Северной Кореи.

Для повышения функциональных возможностей РЛС, придания им возможности стрельбовых РЛС ПРО и включения в контур системы боевого управления и связи ВМ/СЗ планируется их дальнейшая модернизация в рамках программы UEWR (Upgraded Early Warning Radar), которая предусматривает замену аппаратных средств и программного обеспечения, совершенствование аппаратных средств, включая замену существующих вычислительных средств, сигнальных процессоров, устройств отображения графической информации, оборудования связи, а также приемопередающих модулей РЛС (radar receiver/exciter).

Зоны ответственности РЛС систем Бимьюс и Пейв-Пос составляют 5000 км, и они вместе формируют единое информационное поле над Северной Америкой, которое позволит формировать целеуказание стрельбовым комплексам ПРО.

Данные от систем Бимьюс, Пейв-Пос, ПАРКС и Кобра-Дейн, так же, как и от космической системы, поступают в Центр управления боем, который расположен в горе Шайен в Колорадо-Спрингс.

Третье. Эксплуатация и модернизация РЛС Х-диапазона, выполняющие функции обнаружения, сопровождения, распознавания и выделения атакующих целей, селекцию боевых блоков в составе элементов сложной баллистической цели (СБЦ), а также наведение противоракет на отселектированные элементы. В комплексах зональной системы ПРО THAAD (Theater High Altitude Area Defense) и в стрельбовых комплексах наземного и морского базирования стратегической системы ПРО США GMD (Ground Missile Defense) эти функции будут выполнять многофункциональные импульсные РЛС GBR (Ground Based Radar).

При разработке РЛС использовалась единая технология создания ФАР с высокой плотностью мощности, с электронным управлением главным лучом диаграммы направленности с приемопередающими модулями на основе монолитных интегральных микросхем на базе арсенида галлия. Обе РЛС (стрельбовых комплексов THAAD и GMD) разработаны в плане единой концепции, используют от 90 до 95 процентов общих компонентов, общие методы обработки данных, общие алгоритмы селекции и распределения ресурсов, что позволяет рассматривать их как единое семейство РЛС GBR. Первой была разработана мобильная РЛС наземного базирования AN/TPY-2 для зонального комплекса ПРО ТХААД.

Эту РЛС также предполагается использовать как информационное средство передового базирования на территории США, в Европе, Японии и Южной Корее. Стрельбовая РЛС стратегической системы ПРО США GBR-Т предназначена для обнаружения, сопровождения, распознавания и выделения атакующих целей, селекции боевых блоков в составе элементов СБЦ, выдачи команд на запуск и отслеживание противоракет с передачей на их борт в полете через систему IFICS. Прототип стратегической ПРО США РЛС GBR-Р развернут на полигоне. РЛС GBR–Р размещается под радиопрозрачным укрытием диаметром около 24 м, которое установлено на цилиндрическом основании диаметром 20 м и высотой 6,5 м. Дальность действия РЛС GBR-Р – 2200 км.

Фазированная антенная решетка РЛС GBR-Р имеет 16 896 приемопередающих модулей и гексагональную структуру. Площадь ФАР составляет 123 м2 (диаметр – около 12,5 м). Для наблюдения целей с любого направления осуществляется электромеханическое вращение ФАР в пределах ±178° по азимуту и от 0° до 90° по углу места. Полигонный образец РЛС используется для проведения испытаний ПР GBI. Боевые образцы РЛС GBR будут развертываться с параметрами полигонного образца с последующим наращиванием числа модулей.

ТТХ РЛС GBR позволяют ей обеспечить быстрое обнаружение СБЦ по данным внешнего целеуказания и высокоточное сопровождение ее элементов. РЛС будет обладать наибольшими (среди существующих РЛС) возможностями по селекции целей на больших дальностях на заатмосферном участке траектории СБЦ, а также при входе в атмосферу на нисходящем участке траектории (по результатам фильтрации в атмосфере). Точное измерение параметров движения и сигнатур целей позволит с высокой достоверностью подтверждать факт поражения целей при соударении с поражающей ступенью противоракеты.

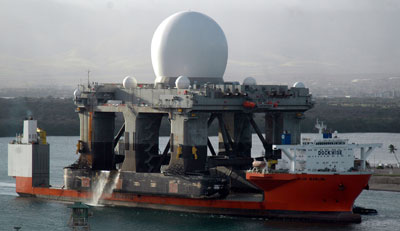

Эти же задачи решает РЛС морского базирования Х-диапазона XBR (X-Band Radar) фирмы Raytheon, предназначенной для использования в составе средств системы ПРО наземного базирования (для перехвата атакующих БР на среднем участке траектории). РЛС размещается на коммерческих морских платформах, изготовленных фирмой Moss Maritime в Осло (Норвегия). Платформа размещается на двух понтонах, имеет шесть стабилизирующих конструкций и грузоподъемность 20 000 т. Длина платформы – 82,96 м, ширина – 70,5 м, высота – 40,6 м, площадь – 5700 м2, водоизмещение – 50 тыс. тонн.



Фото: US NAVY

Платформа комплектуется собственной двигательной установкой, которая обеспечивает передвижение с крейсерской скоростью от 6 до 7 узлов (11–13 км/час) с помощью электроприводных винтов. Платформа оснащается средствами спутниковой связи, системой связи с перехватчиками в полете IFTU и электрогенераторами. Первый экземпляр РЛС Х-диапазона SBX-1 имеет диаметр антенны 22,1 м, среднюю мощность излучения – 200 кВт, дальность обнаружения – 4500 км, разрешающую способность по дальности – 0,2 м.

Связь противоракет с системой управления боем осуществляется посредством системы IFICS (In Fhight Interseptor Communications System – Система связи с перехватчиками в полете). Система IFICS развертывается в составе нескольких станций передового базирования.

РЛС Х-диапазона, кроме координатной информации, определяет величину эффективной отражающей поверхности, форму, размеры и скорость цели, а также характеристики вращения или колебания. В некоторых случаях по информации от РЛС может быть создан двух- или трехмерный образ цели.

Система SBIRS-low (STSS) вносит свой вклад в решение задачи распознавания цели (селекции ББ) путем выдачи дополнительной информации от ИК-датчиков. Предусматривается также возможность прямой передачи информации от датчиков SBIRS-low (STSS) на борт противоракеты GBI в процессе ее наведения на цель.

Центр управления боем NMD будет интегрировать информацию от всех видов датчиков и на основе этого выделять объекты для атаки. На конечном этапе наведения противоракет селекцию ББ завершают бортовые датчики поражающей ступени противоракеты в ИК и видимой частях спектра. Бортовой передатчик противоракеты передает информацию о цели в центр управления боем NMD.

Четвертое. Завершение развертывания стартовых позиций и противоракет GBI (Ground Based Interseptor) в Форте Грили. Создание противоракеты дальнего перехвата являлось одной из приоритетных задач в программе создания ПРО США, так как ввод в систему ПРО противоракеты большой дальности позволяет получить большие зоны обороны при минимальном количестве стрельбовых комплексов.

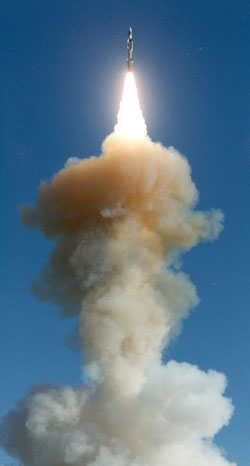

В качестве дальнего перехватчика в системе ПРО США используется противоракета GBI (Ground Based Interseptor), которая предназначена для заатмосферного перехвата высокоскоростных боевых блоков МБР и БРПЛ за счет кинетической энергии соударения поражающей ступени противоракеты и перехватываемого боевого блока (прямое попадание).

В основу построения противоракеты, состоящей из боевой ступени (поражающей ступени) и ракеты-носителя, заложены следующие принципы:

  • боевая ступень имеет свои датчики, двигательную установку, средства связи и наведения, а также бортовой процессор;
  • ракета-носитель выводит боевую ступень в область захвата цели головкой самонаведения, после захвата цели отделившаяся боевая ступень осуществляет конечное маневрирование для сближения с целью и поражение боевого блока БР путем соударения.

Стартовая масса противоракеты – порядка 14 тонн. Максимальная скорость трехступенчатой противоракеты – 7900 м/с. Суммарное время работы двигателей трех ступеней – примерно 90 секунд. Предельная дальность поражения – 4000 км, достигается только при максимально возможном информационном обеспечении. Если не будет внешнего информационного обеспечения от средств космического и наземного эшелона, а для наведения GBI станет использоваться только информация средств наземного базирования, то дальность перехвата цели не превысит 2000–2500 км.



Фото: U.S. Department of Defense

Пятое. Завершить комплектацию двух батарей ТХААД и в случае необходимости эксплуатировать и поддерживать две батареи ТХААД, которые могут быть развернуты и за пределами США. Наиболее продвинутой разработкой в области ПРО США является зональная система армейской ПРО THAAD (Theater High Altitude Aree Defense), которая официально квалифицируется как средство нестратегической ПРО на ТВД. Вместе с тем США планируют включение системы THAAD в состав системы ПРО континентальной части США. Комплекс предназначен для уничтожения баллистических целей на конечном участке траектории полета на больших высотах. Он имеет дальность поражения до 250 км при высоте до 150 км. Минимальная высота поражения 30–40 км. Его планируется применять для перехвата БР различных классов в верхних слоях атмосферы и за ее пределами.

Основным средством стрельбового комплекса THAAD является мобильная РЛС наземного базирования AN/TPY-2, перевозимая РЛС TMD-GBR Х-диапазона, которая решает задачи обзора, обнаружения, сопровождения и распознавания баллистических целей, наведения на них противоракет и оценки факта поражения цели, РЛС имеет среднюю мощность Р – 80 кВт при площади антенны 12,3 кв. м. Активная ФАР имеет 32 000 приемопередающих модулей с жидкостным охлаждением на основе арсенида галлия. В США в настоящее время ведутся работы по созданию интегральных схем из нитрида галлия. Использование таких модулей позволит практически удвоить среднюю мощность РЛС.

Противоракета стрельбового комплекса THAAD высотная, гиперзвуковая, маневренная, состоит из разгонной ступени и перехватчика (поражающей ступени). Твердотопливный двигатель с управляемым вектором тяги обеспечивает старт, быстрый набор высоты и вывод в заданную точку. В промежуточном отсеке между разгонной ступенью и перехватчиком располагаются пиротехнические устройства, обеспечивающие разделение ступеней. Высокоманевренный перехватчик прямого попадания KKV выполняет поиск, захват, сопровождение и поражение цели путем использования кинетической энергии высокоскоростного удара (прямого попадания).

Гиростабилизированная ГСН перехватчика работает в средней части ИК-диапазона (3–5 мкм), имеет оптическое окно из сапфира на начальном этапе полета и вплоть до момента начала поиска цели ГСН закрыта специальным сбрасываемым обтекателем. Он защищает головку от нагрева и снижает аэродинамическое сопротивление. Перехватчик имеет систему маневрирования и пространственной ориентации, которая включается в работу вскоре после старта. Она обеспечивает управляемый полет в атмосфере и за ее пределами, маневр на траектории перехвата и точное наведение на цель.

Противоракета имеет стартовую массу 900 кг, скорость – 2800 м/с. На пусковой установке размещается 10 противоракет.

Шестое. Глубокая модернизация многофункциональной системы управления оружием «Иджес» в интересах ПРО и противоракет «Стандарт-3» для обеспечения возможности поражения баллистических ракет, в том числе межконтинентальных баллистических ракет на активном и восходящем участках, а также на конечном участке траектории.


РЛС морского базирования Х-диапазона
Фото: U.S. Department of Defense

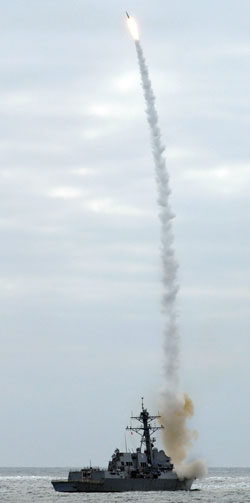

Основу морского сегмента ПРО составляют крейсер типа «Тикандерога» и эсминцы типа «О. Берк» с многофункциональной системой управления оружием «Иджес» и противоракетами «Стандарт-3». Эти корабли могут быть сведены в отдельные ударные противоракетные группы в целях организации зональной противоракетной обороны прибрежных территорий и информационного обеспечения других компонентов системы ПРО. В состав стрельбового комплекса системы «Иджес» входят многофункциональная РЛС обнаружения и наведения AN/SPY-1, система управления стрельбой Мк 99 и палубная установка вертикального пуска Мк 41, включающая несколько многоячеечных модулей, обеспечивающих одновременное размещение ПР, ЗУР, противолодочных и крылатых ракет. Модуль включает восемь ТПУ с ракетами.

Для перехвата баллистических ракет в верхних слоях атмосферы и за ее пределами используется ракета-перехватчик «Стандарт-3» с оптико-злектронной головкой самонаведения. Для управления ракетой-перехватчиком на начальном и среднем участках траектории используется инерциальная система управления с коррекцией по радиокомандам. Если цель не маневрирует, то ракета совершает автономный полет с помощью инерциальной системы управления по траектории наведения, заложенной в память бортовой ЭВМ перед стартом. В случае маневра цели подаются корректирующие команды, которые принимаются бортовым приемником. Антенна приемника расположена в головном отсеке. При подлете к цели происходят ее захват ГСН и самонаведение. Поражение цели осуществляется прямым попаданием.

РЛС обнаружения и наведения AN/SPY-1 работает в S-диапазоне длин волн (от 2,7 до 3,3 Ггц), имеет 4 плоские ФАР (восьмиугольники размерами 3,65x3,85 м с площадью 12 м2), которые обеспечивают круговой обзор пространства практически при любых углах места. Разработано несколько модификаций РЛС. РЛС AN/SPY-1В имеет среднюю мощность 58 кВт, и она может обнаруживать ББ на дальностях 500–1000 км.

Рассматривается вариант наземного базирования системы «Иджис» с размещением пускового модуля Мк 41с противоракетами SM-3 на земле в комплектации с РЛС передового базирования AN/TPY-2. Это позволит организовывать зональную оборону континентальной части США, а не только прибрежных районов.

При обеспечении системы «Иджес» космическими и наземными информационными средствами точного целеуказания зона контроля системы может превышать 1000 км.

Седьмое. Модернизация и развитие системы боевого управления и связи. Система боевого управления и связи ВМ/СЗ (Battle Management/Command, Control and Communication) является ключевым элементом многоэшелонной системы ПРО США и их союзников. На основе обработки и анализа поступающей информации система вырабатывает оптимальный план отражения ракетного нападения и производит соответствующее распределение ресурсов системы ПРО, а также осуществляет управление всеми подсистемами и элементами системы ПРО.

На данном этапе пункты системы ВМ/С2 развернуты на территориях Объединенного национального центра интеграции JNIC (Joint National Integration Center) в Колорадо-Спрингс (шт. Колорадо) и на полигоне ПРО им. Рейгана на атолле Кваджелейн (Маршаловы острова). Всего в процессе поэтапного создания системы ПРО США планируется развернуть до 12 пунктов системы ВМ/С2. Головным разработчиком системы ВМ/С3 является фирма Boeing, разработчиками систем ВМ/С2 и IFICS – компании TRW и Northrop Grumman. Разработка аппаратной части и вычислительных средств осуществляется компанией Harris Corporation по субподряду с компанией NRW. В наиболее перспективных позиционных районах системы ПРО США будут проложены волоконно-оптические линии связи между дислоцирующимися там элементами системы.

Таким образом, реализация «Фазового адаптивного подхода» (Phased Adaptive Approach (PAA) позволит США иметь к 2020 году:

1. Высокоточную информационную систему космического и наземного базирования, позволяющую формировать целеуказание стрельбовым средствам ПРО.

2. Развернутые в Форте Грили противоракеты GBI.

3. Отработанные и испытанные батареи стрельбового комплекса THAAD.

4. Систему «Иджис», способную поразить российские МБР на активном или восходящем и конечных участках траектории.

5. Систему «Иджис», с помощью РЛС AN/SPY-1 способную получать информацию о параметрах движения российских МБР на активном участке траектории, необходимую для работы Национальной системы ПРО США.

6. Модернизированную РЛС AN/SPY-1 путем перевода в X-диапазон и увеличением средней мощности.

7. Модернизированную противоракету «Стандарт-3» с увеличенной скоростью до 5,5–6,5 км/с, оснащенную многоспектральной ОЭ ГСН, с возможным размещением на наземных пусковых модулях, которая в сочетании с использованием РЛС передового базирования расширит обороняемую системой «Иджис» территорию и повысит эффективность перехвата.

8. Развернутую интегрированную структуру системы командования, контроля, боевого управления и связи для боевого управления средствами ПРО территории США и за рубежом.

9. Серьезное стратегическое превосходство над Россией за счет возможности организации на базе созданных, испытанных и развернутых средств территориальной противоракетной обороны США и их союзников.

Сергей Михайлович КУРУШКИН
исполнительный директор НИИРП
